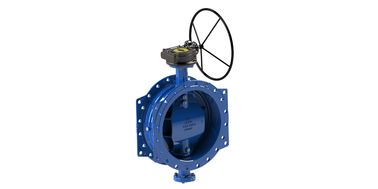

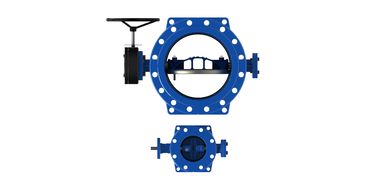

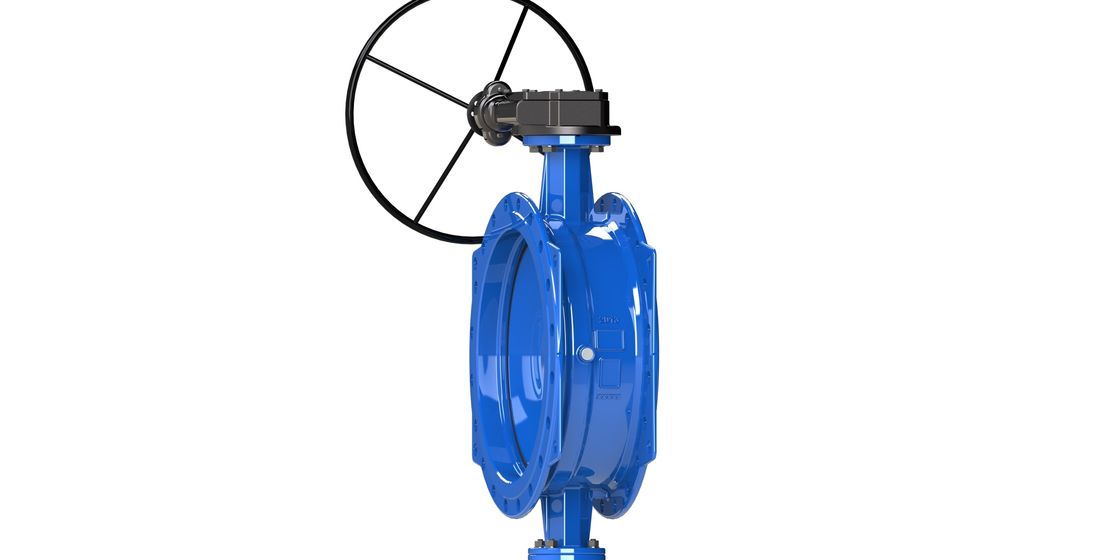

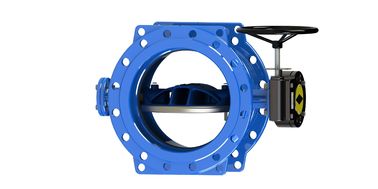

Name: ডিআই ডিস্ক স্টেইনলেস স্টীল বাটারফ্লাই কন্ট্রোল ভালভ ইপোক্সি ওয়ার্ম গিয়ার দিয়ে আবৃত
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD, FBBD, FBED, FBPD
Availability: InStock

বাড়ি পণ্য ডাবল এক্সেন্ট্রিক বাটারফ্লাই ভালভ

ডিআই ডিস্ক স্টেইনলেস স্টীল বাটারফ্লাই কন্ট্রোল ভালভ ইপোক্সি ওয়ার্ম গিয়ার দিয়ে আবৃত

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	AFC OEM
সাক্ষ্যদান:	EN593
মডেল নম্বার:	FBGD, FBBD, FBED, FBPD

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1
মূল্য:	RMB USD
প্যাকেজিং বিবরণ:	প্লাইউড কেস এবং প্যালেট
ডেলিভারি সময়:	আদেশের উপর ভিত্তি করে
পরিশোধের শর্ত:	এল/সি, টি/টি
যোগানের ক্ষমতা:	60 দিনে 2টি পাত্র

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

রঙ:	নীল RAL 5010	উপাদান:	নমনীয় আয়রন GSJ500-7
ডিস্ক আসন:	316L	বডি সিট:	ইপিডিএম
চাপ রেটিং:	PN10 PN16	স্ট্যান্ডার্ড:	EN593
বিশেষভাবে তুলে ধরা:	প্রজাপতি নিয়ন্ত্রণ ভালভ , ডাবল ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভ

সিরিজ 13 এবং 14 নমনীয় লোহা ডাবল ফ্ল্যাঞ্জ ডাবল এক্সন্ট্রিক বাটারফ্লাই ভালভ

এএফসির ডাবল এক্সসেন্ট্রিক ফ্ল্যাঞ্জ বটারফ্লাই ভালভ (আমরা সংক্ষিপ্তভাবে FBGD বলি) একটি নতুন উন্নত ডিজাইনের বটারফ্লাই ভালভ।অপারেশন টর্ক সব প্রজাপতি ভালভ মধ্যে সর্বনিম্ন এক এবং উভয় দিকের মধ্যে সীল করা যেতে পারেডিস্ক এবং স্টেম কোন বিকৃতি ছাড়া খুব শক্তিশালী।

আকার DN150-DN350mm, ডিস্ক সমতল আকৃতির, বৃহত্তর আবর্জনা মাধ্যমে প্রবাহিত করার অনুমতি দেয়। DN350 থেকে DN1200mm ডিস্ক পিছনে শক্তিশালী পাঁজর সঙ্গে আর্ক আকৃতির,সিলের জীবনকাল বাড়ানোর জন্য সিলের রাবার কম সংকোচন এবং পরিধানের কারণএছাড়াও, জল মাথা ক্ষতি অনেক হ্রাস এবং ঘূর্ণিঝড় ন্যূনতম,এইভাবে ডিস্ক মাধ্যমে প্রবাহ শক্তি সংরক্ষণ করা হয় এবং পাম্পিং খরচ কমানো।

বৈশিষ্ট্যঃ

.ভ্যালভটি ডিআই বডি এবং ডিআই ডিস্ক দিয়ে তৈরি।
. ডিস্কের সাথে আরও বেশি যোগাযোগের জন্য একাধিক উত্থাপিত রিং সহ পিঠের উপর ইপোক্সি দ্বারা বন্দী এবং ডোভটেল সিল ডিজাইনের সাথে উন্নত নতুন নকশা তবে বন্ধের সময় কম ঘর্ষণ।
ডাবল এক্সসেন্ট্রিক ডিজাইন ডিস্কের সাথে সীলমোহর কম যোগাযোগের এলাকা এবং ডিস্কের খোলা অবস্থানে কম চাপ প্রদান করে।
. আর্ক আকৃতি এবং থ্রু ডিস্কের সাথে ডিস্ক ডিজাইন আরও ভাল প্রবাহ ক্ষমতা, শক্তিশালী এবং কম ওজন প্রদান করতে পারে
শ্যাফ্ট এবং ডিস্ক সংযোগ ট্যাঞ্জেনশিয়াল পিন যা বিনিময়যোগ্য এবং প্রদান করতে পারে
স্টিক সংযোগ।
. DN 100-500MM ফ্ল্যাট ডিস্ক ব্যবহার করে, এবং DN 600-1200MM আর্ক আকৃতির ডিস্ক ব্যবহার করে।
. ইপোক্সি লেপযুক্ত অভ্যন্তর এবং বাইরের.
. ভালভ ডিজাইন EN 593 পূরণ বা অতিক্রম করে।
. শীর্ষ ফ্ল্যাঞ্জ সংযোগ ISO 5211-1982 পূরণ করে, এবং F / F EN 558-1 সিরিজ 13 & 14 পূরণ করে।

খোলার ডিগ্রি VS প্রবাহ সহগ Kv

কেভি মান
খোলার ডিগ্রি
ডিএন	১০	২০	৩০	৪০ ¢	৫০	৬০	৭০	৮০	৯০
100	8	12	26	62	124	168	311	495	624
150	13	51	103	173	276	442	719	1041	1184
200	17	108	191	304	488	794	1260	1854	2152
250	22	177	309	485	768	1242	1989	2897	3363
300	26	252	454	698	1099	1786	2835	4212	4843
350	33	302	622	1152	1702	2203	3652	6152	7302
400	51	351	751	1402	2142	2822	4602	7602	8402
450	55	414	952	1632	2522	3402	5602	8962	11002
500	67	472	1077	1922	2572	4582	7922	11812	14242
600	80	750	1718	3062	4100	7304	12612	18802	22682
700	97	868	2168	3982	5178	9272	16052	23432	28852
800	194	1390	3036	5576	7766	12702	22152	33472	46282
900	290	1762	3902	6972	9582	16822	28222	43452	52902
1000	362	2190	5056	8502	11442	21052	36162	52102	63402
1200	506	2733	6746	12261	15971	29201	48902	73802	90802

উপাদান

DN100-DN500

ডিআই ডিস্ক স্টেইনলেস স্টীল বাটারফ্লাই কন্ট্রোল ভালভ ইপোক্সি ওয়ার্ম গিয়ার দিয়ে আবৃত 0

না, না।	অংশের নাম	উপাদান	স্ট্যান্ডার্ড
1	দেহ	নমনীয় লোহা	GJS500-7
2	নিম্ন শাখা	স্টেইনলেস স্টীল	AISI420/304/316
3	ডিস্ক	নমনীয় লোহা	GJS500-7
4	প্রধান শ্যাফ্ট	স্টেইনলেস স্টীল	AISI420/304/316
5	ব্যাকআপ রিং	প্লাস্টিক	পিটিএফই
6	রিটেইনার প্লেট	কার্বন ইস্পাত	বাণিজ্যিক
7	শ্যাফ্ট কী	কার্বন ইস্পাত	বাণিজ্যিক
8	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
9	ও-রিং	রবার	এনবিআর
10	শ্যাফ্ট লেয়ারিং	কার্বন ইস্পাত + ব্রোঞ্জ / পিটিএফই	বাণিজ্যিক
11	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
12	পিন	স্টেইনলেস স্টীল	এআইএসআই ৪৩১
13	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
14	শ্যাফ্ট লেয়ারিং	কার্বন ইস্পাত + ব্রোঞ্জ / পিটিএফই	বাণিজ্যিক
15	পজিশন প্লেট	নমনীয় লোহা	GJS500-7
16	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
17	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
18	নীচের ফ্ল্যাঞ্জ	নমনীয় লোহা	GJS500-7
19	ও-রিং	রবার	এনবিআর
20	ডিস্ক সিট	স্টেইনলেস স্টীল/ডিআই	316SS L/GJS500-7+ ইপোক্সি লেপযুক্ত
21	বডি সিট	রবার	ইপিডিএম
22	ক্লিজ	ইপোক্সি	বাণিজ্যিক
23	অপারেটার	ওয়ার্ম গিয়ার অপারেশন।	বাণিজ্যিক
24	হেক্স বোল্ট	স্টেইনলেস স্টীল	এআইএসআই ৩০৪

DN600-DN1200

ডিআই ডিস্ক স্টেইনলেস স্টীল বাটারফ্লাই কন্ট্রোল ভালভ ইপোক্সি ওয়ার্ম গিয়ার দিয়ে আবৃত 1

না, না।	অংশের নাম	উপাদান	স্ট্যান্ডার্ড
1	দেহ	নমনীয় লোহা	GJS500-7
2	নিম্ন শাখা	স্টেইনলেস স্টীল	AISI420/304/316
3	ডিস্ক	নমনীয় লোহা	GJS500-7
4	প্রধান শ্যাফ্ট	স্টেইনলেস স্টীল	AISI420/304/316
5	ব্যাকআপ রিং	প্লাস্টিক	পিটিএফই
6	রিটেইনার প্লেট	কার্বন ইস্পাত	বাণিজ্যিক
7	শ্যাফ্ট কী	কার্বন ইস্পাত	বাণিজ্যিক
8	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
9	ও-রিং	রবার	এনবিআর
10	শ্যাফ্ট লেয়ারিং	কার্বন ইস্পাত + ব্রোঞ্জ / পিটিএফই	বাণিজ্যিক
11	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
12	পিন	স্টেইনলেস স্টীল	এআইএসআই ৪৩১
13	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
14	শ্যাফ্ট লেয়ারিং	কার্বন ইস্পাত + ব্রোঞ্জ / পিটিএফই	বাণিজ্যিক
15	পজিশন প্লেট	কার্বন ইস্পাত	বাণিজ্যিক
16	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
17	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
18	নীচের ফ্ল্যাঞ্জ	নমনীয় লোহা	GJS500-7
19	থ্রাস্ট লেয়ারিং	ইস্পাত	বাণিজ্যিক
20	ও-রিং	রবার	এনবিআর
21	ডিস্ক সিট	ডিআই+ইপোক্সি/স্টেইনলেস স্টীল	316SS L/GJS500-7+ ইপোক্সি লেপযুক্ত
22	বডি সিট	রবার	ইপিডিএম
23	ক্লিজ	ইপোক্সি	বাণিজ্যিক
24	অপারেটার	ওয়ার্ম গিয়ার অপারেশন।	বাণিজ্যিক
25	হেক্স বোল্ট	স্টেইনলেস স্টীল	এআইএসআই ৩০৪

মাত্রাঃ

ডিআই ডিস্ক স্টেইনলেস স্টীল বাটারফ্লাই কন্ট্রোল ভালভ ইপোক্সি ওয়ার্ম গিয়ার দিয়ে আবৃত 2

এককঃ মিমি
ডিএন	এল		H1	H2	H3	φB		Φk		ΦD		nφd		সি
ডিএন	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8-φ19		19
150	140	210	212	215	40	211		240		285		8-φ২৩		19
200	152	230	248	250	48	266		295		340		8-φ২৩	১২-φ২৩	20
250	165	250	268	280	48	319		350	355	405		১২-φ২৩	12-φ28	22
300	178	270	322	315	50	370		400	410	460		১২-φ২৩	12-φ28	24.5
350	190	290	350	335	50	429		460	470	520		16-φ23	16-φ28	26.5
400	216	310	375	355	55	480		515	525	580		16-φ28	16-φ31	28
450	222	330	415	405	55	530	548	565	585	640		২০-φ২৮	২০-φ৩১	30
500	229	350	450	425	55	582	609	620	650	715		২০-φ২৮	২০-φ৩৪	31.5

শীর্ষ ফ্ল্যাঞ্জ (গ্ল্যান্ড) স্ট্যান্ডার্ড ISO 5211
ডিএন	আইএসও ৫২১১	a1	b1	c1	φd1	e1
100	F07	15	4	18	12	15
150	F10	25	6	30	20	18
200	F10	31	8	45	25	18
250	F10	31	8	45	25	20
300	F12	36	8	45	30	18
350	F12	36	8	45	30	25
400	F14	46	12	50	40	25
450	F14	46	12	50	40	25
500	F14	46	12	50	40	25

ডিআই ডিস্ক স্টেইনলেস স্টীল বাটারফ্লাই কন্ট্রোল ভালভ ইপোক্সি ওয়ার্ম গিয়ার দিয়ে আবৃত 3

এককঃ মিমি
ডিএন	এল		H1	H2	H3	φB		Φk		ΦD		n-φd		সি
ডিএন	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	২০-φ৩১	20-φ37	30	36
700	292	430	565	565	75	794	794	840	840	895	910	24-φ31	24-φ37	32.5	39.5
800	318	470	640	640	75	901	901	950	950	1015	1025	24-φ34	24-φ40	35	43
900	330	510	718	718	100	1001	1001	1050	1050	1115	1125	২৮-৩৪	২৮-৪০	37.5	46.5
1000	410	550	785	785	110	1112	1112	1160	1170	1230	1255	২৮-φ৩৭	২৮-৪৩	40	50
1200	470	630	940	940	110	1328	1328	1380	1455	1455	1485	32-φ40	৩২-φ৪৯	45	57

শীর্ষ ফ্ল্যাঞ্জ (গ্ল্যান্ড) স্ট্যান্ডার্ড ISO 5211
ডিএন	আইএসও ৫২১১		a1	b1	c1	φd1	e1
ডিএন	PN10	PN16	a1	b1	c1	φd1	e1
600	F16		52	14	50	45	25
700	F16		68	18	70	60	25
800	F16	F25	68	18	70	60	25
900	F25		90	22	90	80	30
1000	F25		112	28	100	100	28
1200	F25		112	28	100	100	28
