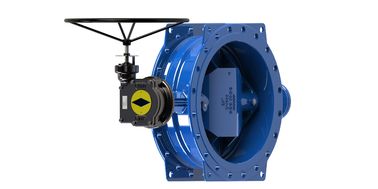

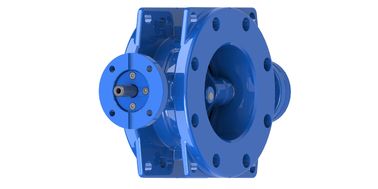

বাটারফ্লাই ডাবল এক্সসেন্ট্রিক ভালভ

ডাবল এক্সেন্ট্রিক বাটারফ্লাই ভালভ ডোভটেইল সিল ডিজাইন উভয় পক্ষের সিলিং

উভয় পক্ষের সিলিং নমনীয় আয়রন ডাবল অদ্ভুত প্রজাপতি ভালভ সিরিজ ১৩ এবং ১৪

বৈশিষ্ট্যঃ

ডিস্কের সাথে আরও বেশি যোগাযোগের জন্য একাধিক উত্থাপিত রিং সহ পিঠের উপর ইপোক্সি দ্বারা ধরা এবং ডোভেল সিল ডিজাইনের সাথে উন্নত নতুন ডিজাইন।
ডাবল এক্সসেন্ট্রিক ডিজাইন ডিস্কের সাথে সীলমোহর কম যোগাযোগের এলাকা এবং ডিস্কের খোলা অবস্থানে কম চাপ প্রদান করে।

. DN 100-400MM ফ্ল্যাট ডিস্ক ব্যবহার করে, এবং DN 450-1600MM আর্ক আকৃতির ডিস্ক ব্যবহার করে।

. ইপোক্সি লেপযুক্ত অভ্যন্তর এবং বাইরের.

. আর্ক আকৃতি এবং থ্রু ডিস্কের সাথে ডিস্ক ডিজাইন আরও ভাল প্রবাহ ক্ষমতা, শক্তিশালী এবং কম ওজন প্রদান করতে পারে
শ্যাফ্ট এবং ডিস্ক সংযোগ ট্যাঞ্জেনশিয়াল পিনের সাথে যা বিনিময়যোগ্য এবং শক্ত সংযোগ সরবরাহ করতে পারে।

. ভ্যালভ ডিজাইন EN 593 মেনে চলে।
. শীর্ষ ফ্ল্যাঞ্জ সংযোগ ISO 5211-1982 পূরণ করে, এবং F / F EN 558-1 সিরিজ 13 & 14 পূরণ করে।

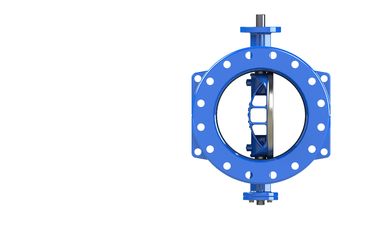

আকার DN150-DN400mm, ডিস্ক সমতল আকৃতির, বৃহত্তর আবর্জনা মাধ্যমে প্রবাহিত করার অনুমতি দেয়। DN450 থেকে DN1600mm ডিস্ক পিছনে শক্তিশালী পাঁজর সঙ্গে আর্ক আকৃতির হয়,সিলের জীবনকাল বাড়ানোর জন্য সিলের রাবার কম সংকোচন এবং পরিধানের কারণএছাড়াও, জল মাথা ক্ষতি অনেক হ্রাস এবং ঘূর্ণিঝড় ন্যূনতম,এইভাবে ডিস্ক মাধ্যমে প্রবাহ শক্তি সংরক্ষণ করা হয় এবং পাম্পিং খরচ কমানো।

উৎপাদন নিয়ন্ত্রণ



উপাদান

DN100-DN500



DN600-DN1200


মাত্রাঃ









খোলার ডিগ্রি VS প্রবাহ সহগ Kv
