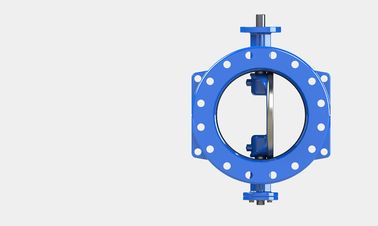

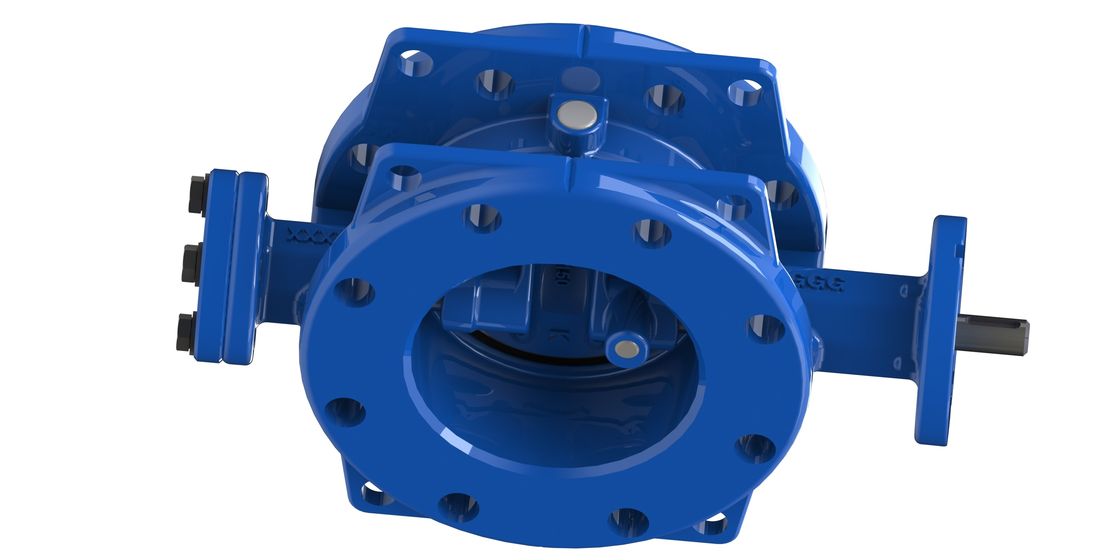

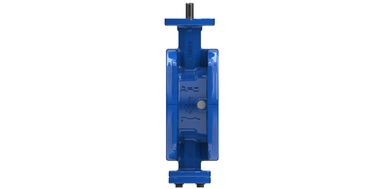

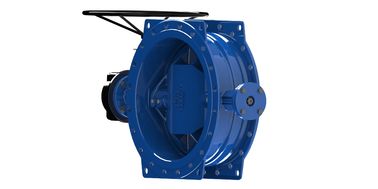

Name: ডোভেটেল ডিজাইন ডাবল এক্সসেন্ট্রিক বাটারফ্লাই ভালভ কম অপারেটিং টর্ক
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD, FBBD, FBED, FBPE
Availability: InStock

বাড়ি পণ্য ডাবল এক্সেন্ট্রিক বাটারফ্লাই ভালভ

ডোভেটেল ডিজাইন ডাবল এক্সসেন্ট্রিক বাটারফ্লাই ভালভ কম অপারেটিং টর্ক

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	AFC OEM
সাক্ষ্যদান:	WRAS NSF61/372
মডেল নম্বার:	FBGD, FBBD, FBED, FBPE

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1
প্যাকেজিং বিবরণ:	পাতলা পাতলা কাঠের বাক্স বা তৃণশয্যা
ডেলিভারি সময়:	৬০ দিন
পরিশোধের শর্ত:	এল/সি, টি/টি
যোগানের ক্ষমতা:	আদেশের উপর ভিত্তি করে

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

উপাদান:	নমনীয় আয়রন GJS 500-7	ডিস্ক আসন:	স্টেইনলেস স্টীল 316L
বডি সিট:	ইপিডিএম	স্ট্যান্ডার্ড:	EN593, AWWA C504,
রঙ:	নীল RAL5010	ওয়ার্ম গিয়ার:	IP67
বিশেষভাবে তুলে ধরা:	ডোভেটেল ডিজাইন ডাবল এক্সসেন্ট্রিক বাটারফ্লাই ভালভ , সমতল আকৃতির ডাবল এক্সসেন্ট্রিক বাটারফ্লাই ভালভ , আইপি৬৭ ডাবল এক্সসেন্ট্রিক বাটারফ্লাই ভালভ

ডোভেটেল ডিজাইন ডাবল এক্সসেন্ট্রিক বাটারফ্লাই ভালভ কম অপারেটিং টর্ক

বৈশিষ্ট্যঃ

BV DN100-DN300mm এর ডিস্কটি সমতল আকৃতির, যা বৃহত্তর আবর্জনা প্রবাহিত করতে দেয়। DN350 থেকে DN1200mm ডিস্কগুলি পিছনে শক্তিশালী পাঁজর সহ আর্ক আকৃতির,সিলের জীবনকাল বাড়ানোর জন্য সিলের রাবার কম সংকোচন এবং পরিধানের কারণএকই সময়ে, জল মাথা ক্ষতি অনেক হ্রাস করা যেতে পারে এবং অশান্তি হ্রাস করা যেতে পারে,এইভাবে পাম্পিং খরচ হ্রাস এবং ডিস্ক মাধ্যমে শক্তি প্রবাহ সংরক্ষণ করা হয়।

ইপোক্সি দ্বারা অনলাইন মেরামত। বিশেষ প্রযুক্তি ব্যবহারকারীর বিশেষ প্রযুক্তির জন্য ধন্যবাদ পাইপলাইন থেকে ভালভ বের না করে ডাবল এক্সেনট্রিক ফ্ল্যাঞ্জ বাটারফ্লাই ভালভ মেরামত করতে সহায়তা করতে পারে।ব্যবহারকারী শুধুমাত্র এটি মেরামত করতে হবে প্রজাপতি বাইরের থেকে কোন প্রয়োজন আমি পেতেপাইপলাইনে।

টেকনিক্যাল ডেটাঃ

কাজের তাপমাত্রাঃ -10°C ~ 80°C
রেটিংঃ ১.০ এমপিএ; ১.৬ এমপিএ, ১৫০ পিএসআই
প্রবাহ মাধ্যম: জল ও বর্জ্য জল
আকার পরিসীমাঃ DN100-1200mm

সার্ভিস ফিল্ডঃ
জল ব্যবস্থা, বর্জ্য ব্যবস্থা, জল বিতরণ ব্যবস্থা, HVAC ব্যবস্থা, শিল্প, বিদ্যুৎ কেন্দ্র

টর্ক তালিকা

নগ্ন মাথা টর্চ (এনএম)
ডিএন	PN10	PN16
100	70	85
150	118	128
200	190	210
250	228	250
300	345	372
350	600	760
400	960	1160
450	972	1280
500	1040	1680
600	1800	2500
700	1944	2592
800	3240	4428
900	4100	5300
1000	5850	7245
1200	8280	13320

উৎপাদনঃ

গুণমান ব্যবস্থা
আই আই সি	চেক কল ইনকামিং অংশ
আইপিকিউসি	প্রোডাকশন প্রসেসটি যোগ্যতাসম্পন্ন কিনা তা পরীক্ষা করুন
এফকিউসি	সমস্ত ভালভ চাপ পরীক্ষা করা হয়
ওকিউসি	ভালভ দৃষ্টিভঙ্গি এবং প্যাকিং চেক করুন

উপাদান

DN100-DN500

ডোভেটেল ডিজাইন ডাবল এক্সসেন্ট্রিক বাটারফ্লাই ভালভ কম অপারেটিং টর্ক 0

না, না।	অংশের নাম	উপাদান	স্ট্যান্ডার্ড
1	দেহ	নমনীয় লোহা	GJS500-7
2	নিম্ন শাখা	স্টেইনলেস স্টীল	AISI420/304/316
3	ডিস্ক	নমনীয় লোহা	GJS500-7
4	প্রধান শ্যাফ্ট	স্টেইনলেস স্টীল	AISI420/304/316
5	ব্যাক-আপ প্লেট	প্লাস্টিক	পিটিএফই
6	রিটেইনার প্লেট	কার্বন ইস্পাত	বাণিজ্যিক
7	শ্যাফ্ট কী	কার্বন ইস্পাত	বাণিজ্যিক
8	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
9	ও-রিং	রবার	এনবিআর
10	শ্যাফ্ট লেয়ারিং	কার্বন স্টিল+ব্রোন/পিটিএফই	বাণিজ্যিক
11	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
12	পিন	স্টেইনলেস স্টীল	এআইএসআই ৪৩১
13	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
14	শ্যাফ্ট লেয়ারিং	কার্বন স্টিল+ব্রোন/পিটিএফই	বাণিজ্যিক
15	পজিশন প্লেট	নমনীয় লোহা	GJS500-7
16	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
17	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
18	নীচের ফ্ল্যাঞ্জ	নমনীয় লোহা	GJS500-7
19	ও-রিং	রবার	এনবিআর
20	ডিস্ক সিট	স্টেইনলেস স্টীল/ডিআই	316SSL/GJS500-7+Exoxy লেপযুক্ত
21	বডি সিট	রবার	ইপিডিএম
22	ক্লিজ	ইপোক্সি	বাণিজ্যিক
23	অপারেটার	ওয়ার্ম গিয়ার অপ.	বাণিজ্যিক
24	হেক্স বোল্ট	স্টেইনলেস স্টীল	এআইএসআই ৩০৪

DN600-DN1200
ডোভেটেল ডিজাইন ডাবল এক্সসেন্ট্রিক বাটারফ্লাই ভালভ কম অপারেটিং টর্ক 1

না, না।	অংশের নাম	উপাদান	স্ট্যান্ডার্ড
1	দেহ	নমনীয় লোহা	GJS500-7
2	নিম্ন শাখা	স্টেইনলেস স্টীল	AISI420/304/316
3	ডিস্ক	নমনীয় লোহা	GJS500-7
4	প্রধান শ্যাফ্ট	স্টেইনলেস স্টীল	AISI420/304/316
5	ব্যাক-আপ প্লেট	প্লাস্টিক	পিটিএফই
6	রিটেইনার প্লেট	কার্বন ইস্পাত	বাণিজ্যিক
7	শ্যাফ্ট কী	কার্বন ইস্পাত	বাণিজ্যিক
8	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
9	ও-রিং	রবার	এনবিআর
10	শ্যাফ্ট লেয়ারিং	কার্বন স্টিল+ব্রোন/পিটিএফই	বাণিজ্যিক
11	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
12	পিন	স্টেইনলেস স্টীল	এআইএসআই ৪৩১
13	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
14	শ্যাফ্ট লেয়ারিং	কার্বন স্টিল+ব্রোন/পিটিএফই	বাণিজ্যিক
15	পজিশন প্লেট	কার্বন ইস্পাত	বাণিজ্যিক
16	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
17	হেক্স বোল্ট	কার্বন ইস্পাত	বাণিজ্যিক
18	নীচের ফ্ল্যাঞ্জ	নমনীয় লোহা	GJS500-7
19	থ্রাস্ট লেয়ারিং	ইস্পাত	বাণিজ্যিক
20	ও-রিং	রবার	এনবিআর
21	ডিস্ক সিট	ডিআই+ইপোক্সি/স্টেইনলেস স্টীল	316SSL/GJS500-7+Exoxy লেপযুক্ত
22	বডি সিট	রবার	ইপিডিএম
23	ক্লিজ	ইপোক্সি	বাণিজ্যিক
24	অপারেটার	ওয়ার্ম গিয়ার অপ.	বাণিজ্যিক
25	হেক্স বোল্ট	স্টেইনলেস স্টীল	এআইএসআই ৩০৪

মাত্রাঃ
ডোভেটেল ডিজাইন ডাবল এক্সসেন্ট্রিক বাটারফ্লাই ভালভ কম অপারেটিং টর্ক 2

	এল		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		সি
ডিএন	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8Φ19		19
150	140	210	212	215	40	211		240		285		8Φ23		19
200	152	230	248	250	48	266		295		340		8Φ23	12Φ23	20
250	165	250	268	280	48	319		350	355	405		12Φ23	12Φ28	22
300	178	270	322	315	50	370		400	410	460		12Φ23	12Φ28	24.6
350	190	290	350	335	50	429		460	470	520		16Φ23	16Φ28	26.5
400	216	310	375	355	55	480		515	525	580		16Φ28	16Φ31	28
450	222	330	415	405	55	530	548	565	585	640		20Φ28	20Φ31	30
500	229	350	450	425	55	582	609	620	650	715		20Φ28	20Φ34	31.5

ডোভেটেল ডিজাইন ডাবল এক্সসেন্ট্রিক বাটারফ্লাই ভালভ কম অপারেটিং টর্ক 3

	এল		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		সি
ডিএন	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20Φ31	20Φ37	30	36
700	292	430	600	565	75	794	794	840	840	895	910	24Φ31	24Φ37	32.5	39.5
800	318	470	660	640	75	901	901	950	950	1015	1025	24Φ34	24Φ40	35	43
900	330	510	725	718	100	1001	1001	1050	1050	1115	1125	28Φ34	28Φ40	37.5	46.5
1000	410	550	800	785	110	1112	1112	1160	1170	1230	1255	28Φ37	28Φ43	40	50
1200	470	630	950	940	110	1328	1328	1380	1390	1455	1485	32Φ40	32Φ49	45	57
